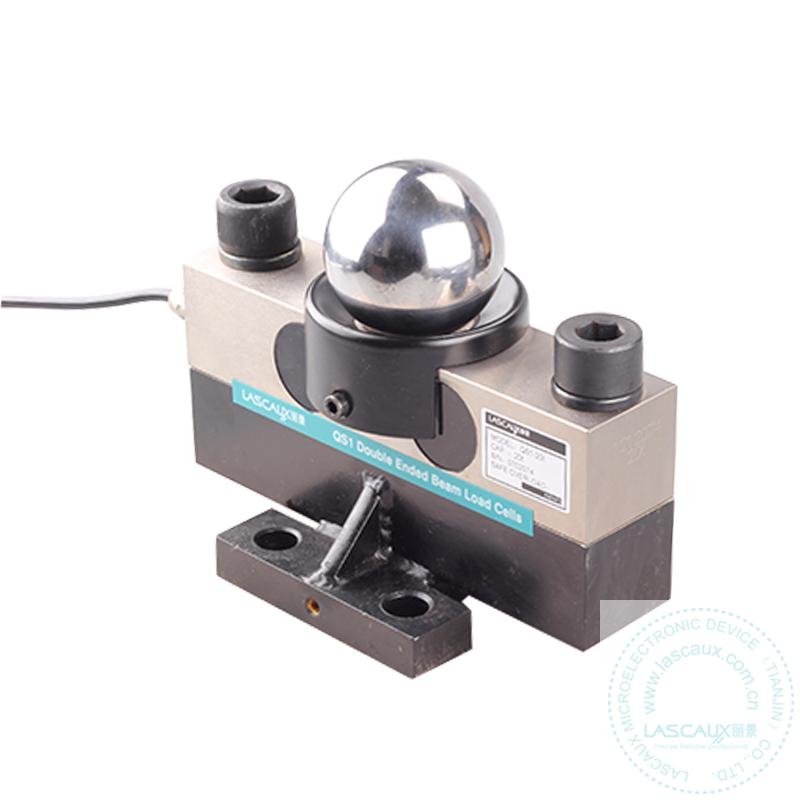

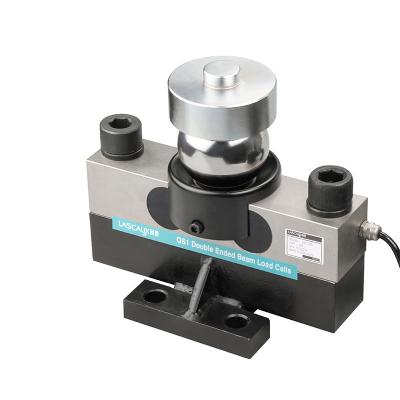

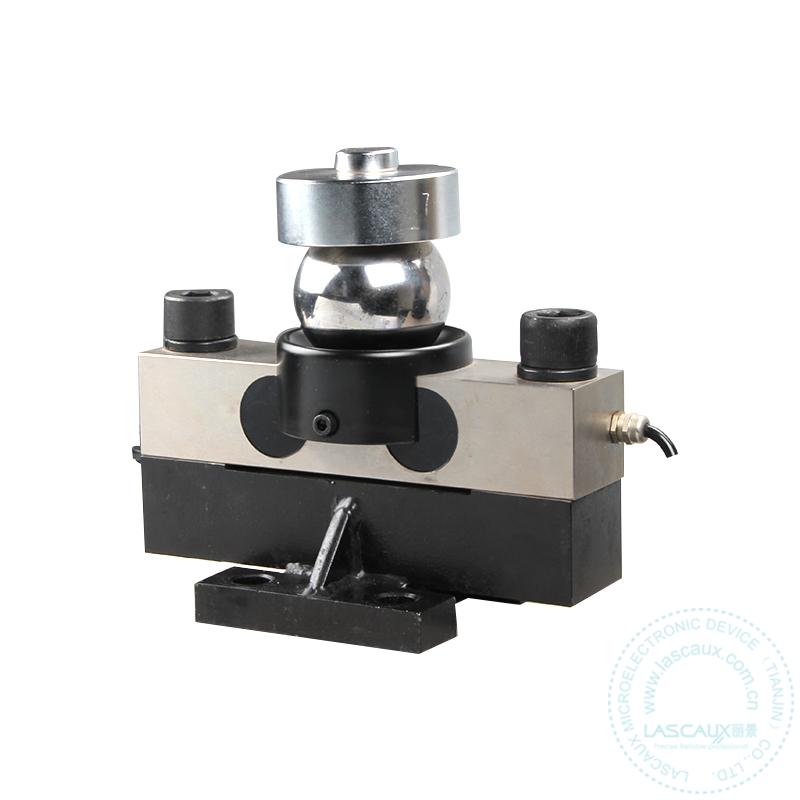

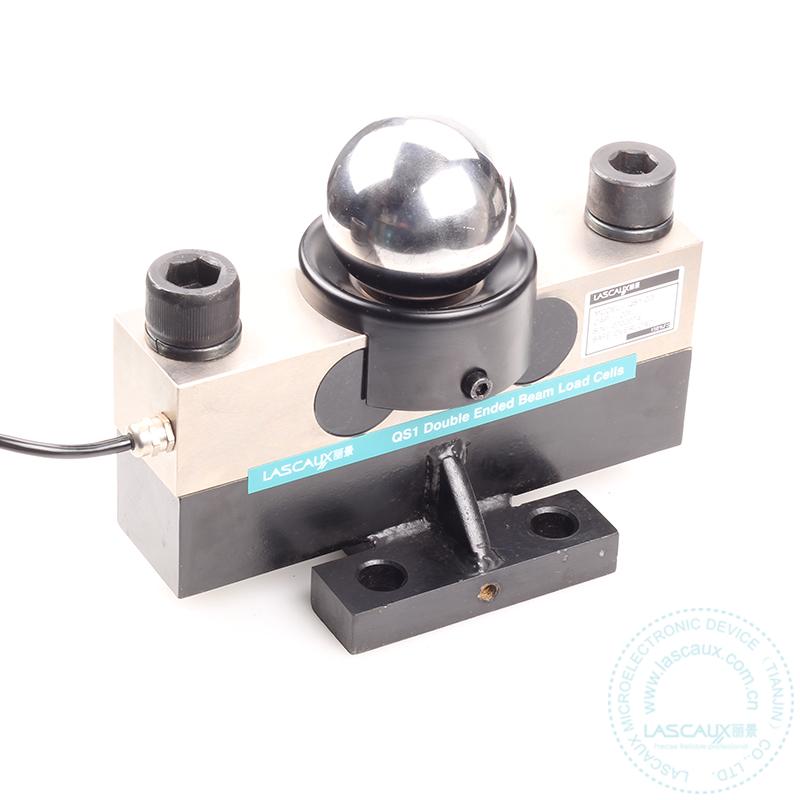

LASCAUX丽景QS1双剪切梁称重传感器汽车衡轨道衡料斗秤传感器 |
|

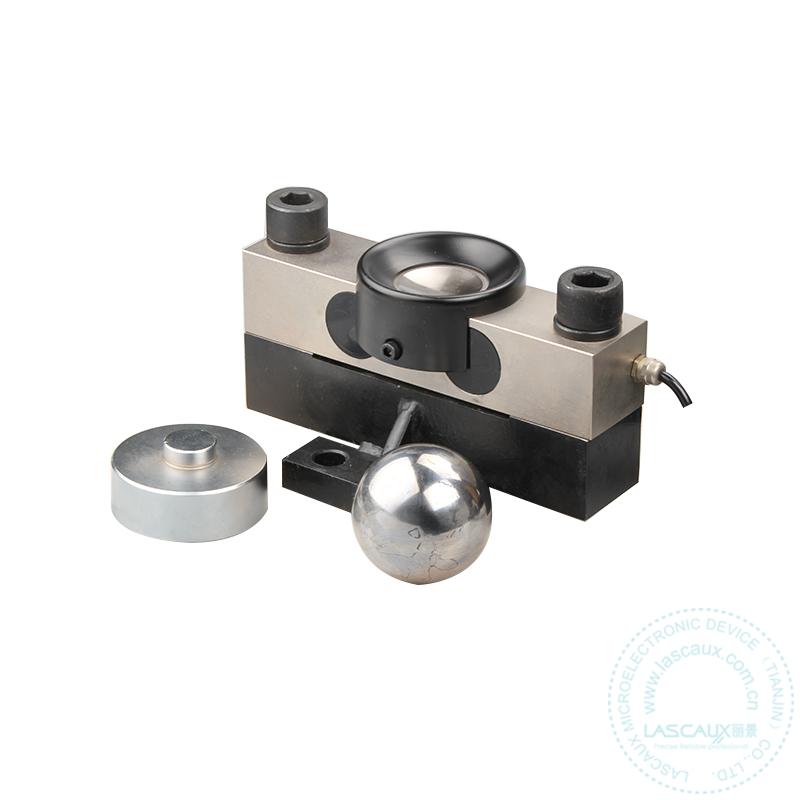

型号：QS1 产品特点： 1.量程范围（t）：10t……30t 2.采用钢球、压头结构可自动复位和调心 3.综合精度高，互换性好 4.长期稳定性好 5.优质合金钢，表面镀镍 应用范围：适用于汽车衡、轨道衡、料斗秤及各种专用衡器 |
|
额定载荷（R.C.） |
t |
10, 15, 20, 25, 30 |
|
额定输出（R.O.） |
mV/V |
2.0±0.0050 |
|
零点平衡 |
%R.O. |
±1 |
|
综合误差 |
%R.O. |
±0.03 |
|
非线性 |
%R.O. |
±0.03 |
|
滞后性 |
%R.O. |
±0.03 |
|
重复性 |
%R.O. |
±0.02 |
|
蠕变（30分钟） |
%R.O. |
±0.03 |
|
正常工作温度范围 |
℃ |
-10~+40 |
|
允许工作温度范围 |
℃ |
-20~+70 |
|
温度对灵敏度影响 |
%R.O./10 ℃ |
±0.02 |
|
温度对零点影响 |
%R.O./10 ℃ |
±0.02 |
|
推荐激励电压 |
VDC |
5-12 |
|
最大激励电压 |
VDC |
15 |
|
输入阻抗 |
Ω |
770±10 |
|
输出阻抗 |
Ω |
700±5 |
|
绝缘阻抗 |
MΩ |
≥5000（50VDC） |
|
安全过载 |
%R.C. |
150 |
|
极限过载 |
%R.C. |
300 |
|
弹性元件材料 |
|
合金钢 |
|
防护等级 |
|
IP66 |
|
电缆线长度 |
m |
13m |
|
接线方式 |
激励 |
红：＋ 黑：– |
|
信号 |
绿：＋ 白：– |
|
| Product name : | QS1 Double Ended Shear Beam Load Cell |
| Product brand : | LIBIRINTH |
| Warranty: | 12个月 |
| Rated Load: | 10t，15t，20t，25t，30t |
| Output Type: | 模拟量毫伏值电压信号输出：mV/V |
| Rated Output: | 2.0±0.0050mV/V |
| Comprehensive Error: | 0.03% |
| Material: | 合金钢 |
| The lengh of the cable: | 13m |
| Input Impedance: | 770±10Ω |
| Output Impedance: | 700±5Ω |
| Recommended Excitation Voltage: | 5-12v |
