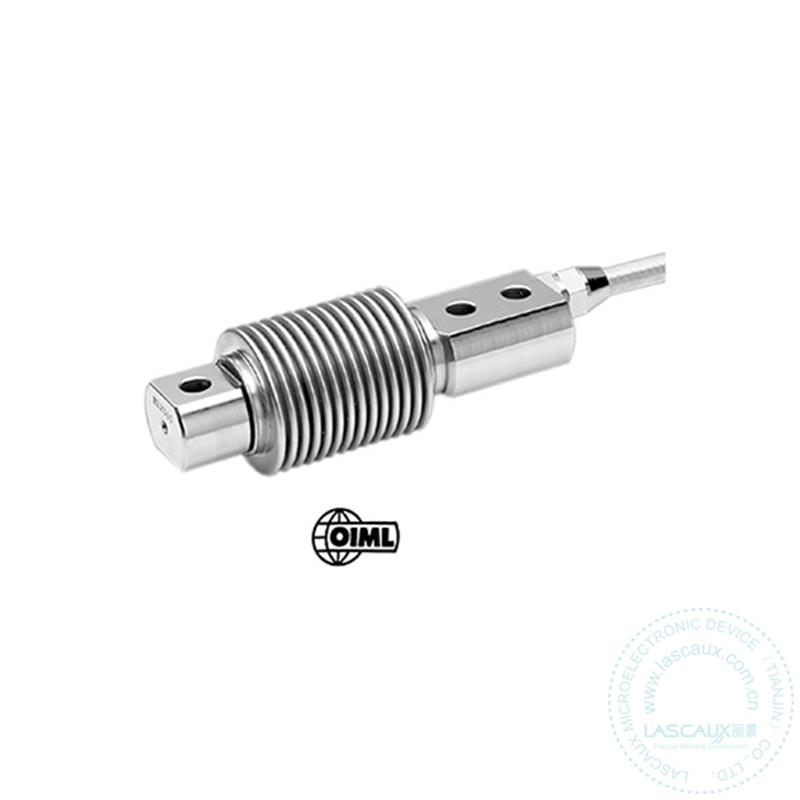

美国特迪亚HBB 10-250kg传感器，特迪亚.亨特利弯曲梁传感器. |
|
①产品描述： HBB是用于多只使用的悬臂弯曲梁传感器，选用适当的安装附件可应用再低截面平台秤和小量程料罐。能良好的抵抗偏载和反向加载。HBB是不锈钢全焊封结构，防护等级达到IP68，适用于腐蚀和水冲的环境。 ②特性： 量程:10,20,30,50,75,100,200和250kg 合金钢或不锈钢材质，不锈钢全焊封结构，抗偏载能力强，安装容易 50kg至250kg获得OIML C3认证 应用范围：平台秤（多只），桶槽，料罐，料斗称重、包装机械、定量给料、皮带秤
|
|
参数 |
值 |
单位 |
|
|
NTEP/OLML精度等级 |
Non-Approved |
C3（不锈钢） |
|
|
最大分度数（n） |
1000 |
3000（50kg~250kg） |
|
|
Y = Emax/Vmin |
5000 |
10000 |
Maximum available |
|
额定量程（Emax） |
10, 20, 30, 50, 75, 100, 200, 250 |
kg |
|
|
额定输出 |
2.0 |
mV/V |
|
|
额定输出误差 |
0.25 |
±% of rated output |
|
|
零点平衡 |
1 |
±% of rated output |
|
|
非线性 |
0.030 |
0.025 |
±% of rated output |
|
迟滞性 |
0.030 |
0.025 |
±% of rated output |
|
非重复性 |
0.020 |
±% of rated output |
|
|
蠕变（20分钟） |
0.030 |
0.020 |
±% of rated output |
|
零点回复（20分钟） |
0.030 |
0.020 |
±% of rated output |
|
零点温度补偿 |
0.0026 |
0.0014 |
±% of rated output/°C |
|
输出温度补偿 |
0.0015 |
0.0010 |
±% of rated load/°C |
|
温度补偿范围 |
–10 to +40 |
°C |
|
|
工作温度范围 |
–20 to +60 |
°C |
|
|
安全过载 |
150 |
% of R.C. |
|
|
极限过载 |
300 |
% of R.C. |
|
|
推荐激励电压 |
10 |
VDC or VAC RMS |
|
|
最大激励电压 |
15 |
VDC or VAC RMS |
|
|
输入阻抗 |
385±5 |
Ω |
|
|
输出阻抗 |
350±3 |
Ω |
|
|
绝缘阻抗 |
>5000 |
MΩ |
|
|
电缆 |
3 |
m |
|
|
材质 |
合金钢或不锈钢 |
|
|
|
防护等级 |
IP68(不锈钢) |
|
|
|
1. 避免超量程使用，使用时不能过载 2.使用时注意使传感器垂直载荷 |
| Product name : | CELTRON HBB Single Ended Shear Beam Load Cell |
| Product brand : | CELTRON |
| Warranty: | 12个月 |
| 额定载荷: | 10kg,20kg,30kg,50kg,75kg,100kg,200kg,250kg |
| 输出类型: | 模拟量毫伏值电压信号输出：mV/V |
| 额定输出: | 2.0mV/V |
| 非线性: | 0.03%R.O. |
| 零点回复（30分钟）: | 0.03%R.O. |
| Hysteresis: | 0.03%R.O. |
| Repeatability: | 0.02%R.O. |
| Creep (20 min.): | 0.03%R.O. |
| Safe overload: | 150%R.O. |
| Ultimate overload: | 300%R.O. |
| Recommended excition voltage: | 10VDC |
| Maximum excitation: | 15VDC |
| Input impedance: | 385±5Ω |
| Output impedance: | 350±3Ω |
| Insulation resistance: | >5000MΩ |
| Material: | 合金钢或不锈钢 |
| Degree of protection: | IP68 |
| The lengh of the cable: | 3m |
CELTRON HBB Single Ended Shear Beam Load Cell
