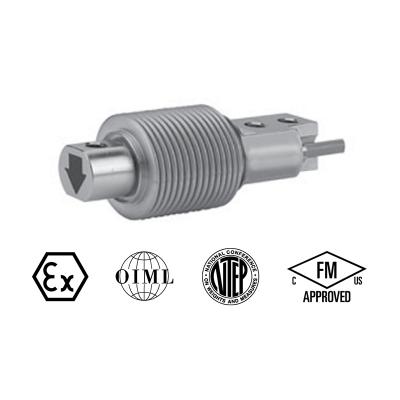

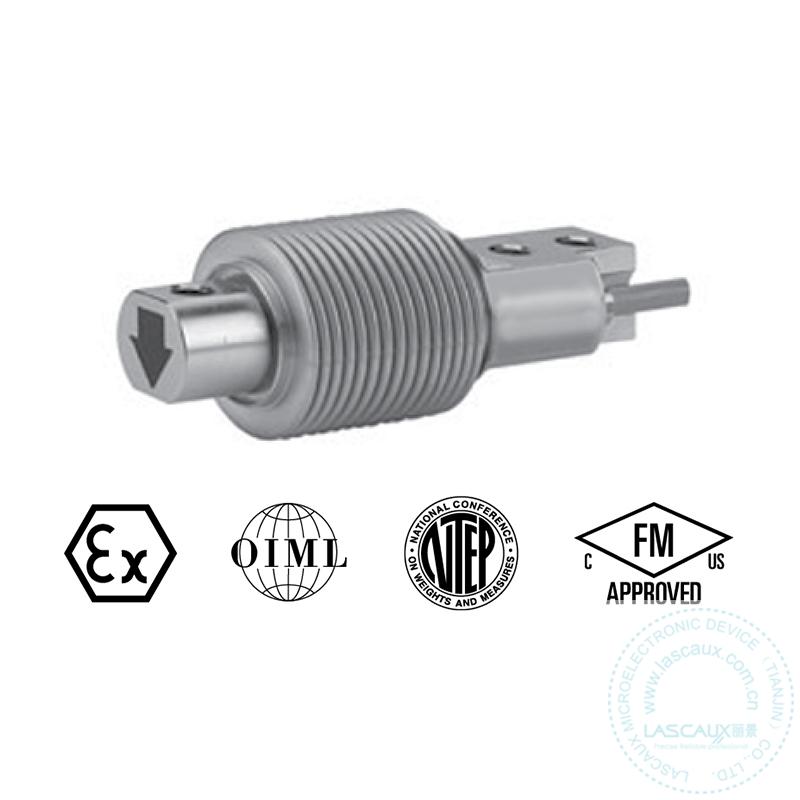

美国特迪亚355 5-500kg传感器，特迪亚.亨特利悬臂梁传感器. |
|
①产品描述： 355是全焊缝不锈钢式传感器，可以使用在潮湿的环境之中以及在水冲的环境中而保持其特性。 355低截面全焊封，高精度的设计使其适合于低台面的平台秤、包装秤、皮带秤以及其它需要密封式传感器的场所。 对于有防爆需求的场所，355提供EEx ia IIC T6认证作为可选。两个反馈线可以反馈传感器电压的变化。能够依靠电压的反馈完全补偿因温度引起变化或传感器导线长度变化引起的阻值变化。 ②特性： 量程（kg）：5,10,20,30,50,100,200,250,500 不锈钢材质 OIML R60和NTEP认证 防护等级：IP68 ③可选特性： EEx ia IIC T6防爆认证 FM认证 应用范围：低台面平台秤、给料机、皮带秤、食品工业
|
|
参数 |
值 |
单位 |
|||
|
额定量程（Emax） |
5,10,20,30,50,100,200,250,500 |
kg |
|||
|
NTEP/OLML精度等级 |
NTEP |
Non-Approved |
C3(20%可用) |
C4（30%可用） |
|
|
最大分度数（n） |
4000 single |
1000 |
3000 |
4000 |
|
|
Y = Emax/Vmin |
5800 |
2000 |
15000 |
13333 |
Maximum available 15000 |
|
额定输出 |
2.00（UR matched 2.02） |
mV/V |
|||
|
额定输出误差 |
0.002 |
±mV/V |
|||
|
零点平衡 |
0.2 |
±mV/V |
|||
|
零点回复（30分钟） |
0.0250 |
0.0500 |
0.0170 |
0.0130 |
±% of applied load |
|
综合误差 |
0.0200 |
0.0300 |
0.0200 |
0.0150 |
±% of rated output |
|
零点温度影响系数 |
0.0023 |
0.007 |
0.0009 |
0.0011 |
±% of rated output/°C |
|
灵敏度温度影响系数 |
0.001 |
0.0040 |
0.0010 |
0.0008 |
±% of applied load/°C |
|
温度补偿范围 |
–10 to +40 |
°C |
|||
|
工作温度范围 |
–20 to +70 |
°C |
|||
|
安全过载 |
150 |
% of R.C. |
|||
|
极限过载 |
300 |
% of R.C. |
|||
|
推荐激励电压 |
10 |
VDC or VAC RMS |
|||
|
最大激励电压 |
15 |
VDC or VAC RMS |
|||
|
输入阻抗 |
380±10 |
Ω |
|||
|
输出阻抗 |
350±3 |
Ω |
|||
|
绝缘阻抗 |
>2000 |
MΩ |
|||
|
导线长度 |
3.0 |
m |
|||
|
导线形式 |
6线，铜网编织，PU材质，双屏蔽 |
标准 |
|||
|
材质 |
不锈钢 |
|
|||
|
防护等级 |
IP68 |
|
|||
|
推荐扭矩 |
22.0 |
N·m |
|||
|
1. 避免超量程使用，使用时不能过载 2.使用时注意使传感器垂直载荷 |
| Product name : | TEDEA 355 Single Ended Shear Beam Load Cell |
| Product brand : | TEDEA |
| Warranty: | 12个月 |
| 额定载荷: | 5kg,10kg,20kg,30kg,50kg,100kg,200kg,250kg,500kg |
| 输出类型: | 模拟量毫伏值电压信号输出：mV/V |
| 额定输出: | 2.0mV/V |
| 综合误差: | 0.03%R.O. |
| 零点回复（30分钟）: | 0.05%R.O. |
| Safe overload: | 150%R.O. |
| Ultimate overload: | 300%R.O. |
| Recommended excition voltage: | 10VDC |
| Maximum excitation: | 15VDC |
| Input impedance: | 380±10Ω |
| Output impedance: | 350±3Ω |
| Insulation resistance: | >2000MΩ |
| Material: | 不锈钢 |
| Degree of protection: | IP68 |
| The lengh of the cable: | 3m |
| Tightening torque: | 22N·m |
