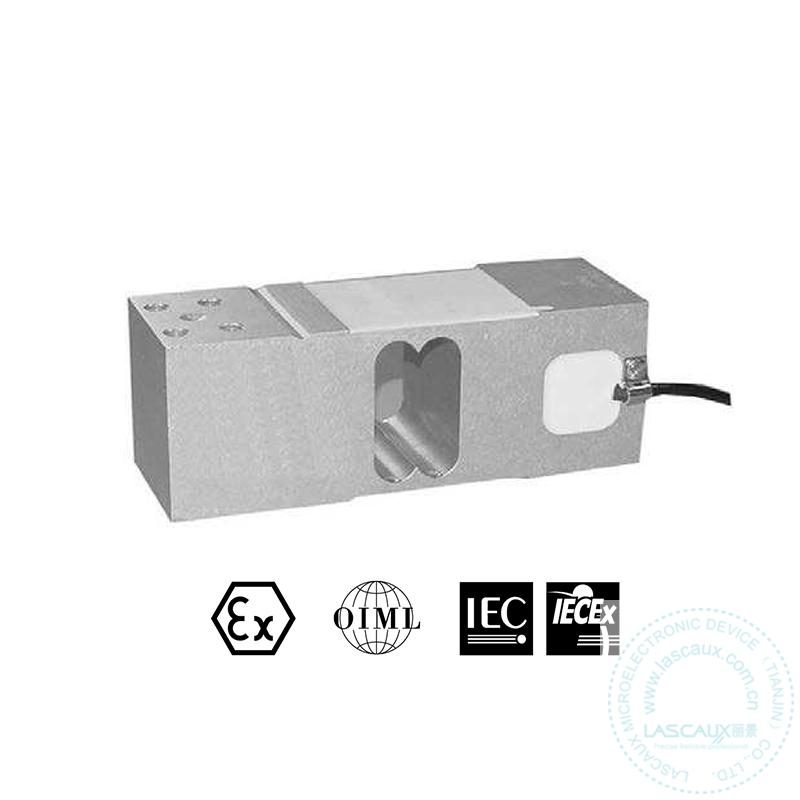

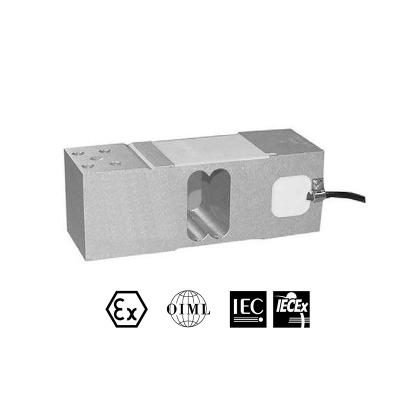

美国特迪亚1263 50-635kg传感器，世铨&特迪亚.亨特利单点式传感器. |
| ①产品描述： |
|
1263是为大尺寸平台秤设计的直接安装的高性能高量程的单点式传感器。这个结构保障了高的抗偏载能力，使得1263有广泛的应用领域，包括台秤、分选秤、吊挂式电子秤和过程称重。
①产品描述： 1263是为大尺寸平台秤设计的直接安装的高性能高量程单点式传感器。这个结构保障了高的抗偏载能力，使得1263有广泛的应用领域，包括台秤、分选秤、吊挂式电子秤和过程称重。 专门的潮气防护保护保证了在温度补偿范围下的长期稳定性。适合现在的需求，1263为秤厂提供精度低成本的传感器。 ②特性： 量程（kg）：50,100,150,200,250,300,500,635 铝合金材质，支撑台面600×600mm，OIML R60认证，防护等级IP66，公制螺纹 ③可选特性： EEx ia IIC T4认证 应用范围：大尺寸平台秤、分选秤、吊挂式电子秤
|
|
参数 |
值 |
单位 |
|
|
额定量程（Emax） |
50,100,150,200,250,300,500,635 |
kg |
|
|
NTEP/OLML精度等级 |
Non-Approved |
C3(50%可用) |
|
|
最大分度数（n） |
1000 |
3000 |
|
|
Y = Emax/Vmin |
2000 |
15000 |
Maximum available |
|
额定输出 |
2.0 |
mV/V |
|
|
额定输出误差 |
0.2 |
±mV/V |
|
|
零点平衡 |
0.2 |
±mV/V |
|
|
零点回复（30分钟） |
0.050 |
0.0170 |
±% of applied load |
|
综合误差 |
0.0300 |
0.0200 |
±% of rated output |
|
零点温度影响系数 |
0.0100 |
0.0023 |
±% of rated output/°C |
|
灵敏度温度影响系数 |
0.0030 |
0.0010 |
±% of applied load/°C |
|
四角误差 |
0.0050 |
0.0033 |
±% of rated load/cm |
|
温度补偿范围 |
–10 to +40 |
°C |
|
|
工作温度范围 |
–20 to +70 |
°C |
|
|
安全过载 |
150 |
% of R.C. |
|
|
极限过载 |
300 |
% of R.C. |
|
|
推荐激励电压 |
10 |
VDC or VAC RMS |
|
|
最大激励电压 |
15 |
VDC or VAC RMS |
|
|
输入阻抗 |
415±15 |
Ω |
|
|
输出阻抗 |
350±3 |
Ω |
|
|
绝缘阻抗 |
>2000 |
MΩ |
|
|
导线长度 |
1.5 |
m |
|
|
导线形式 |
4线，PVC，单屏蔽 |
标准 |
|
|
材质 |
铝合金 |
|
|
|
防护等级 |
IP66 |
|
|
|
支撑台面尺寸 |
600×600 |
mm |
|
|
推荐扭矩 |
50kg-300kg：25.0 500kg-635kg：30.0 |
N·m |
|
|
1. 避免超量程使用，使用时不能过载 2.使用时注意使传感器垂直载荷 |
| Product name : | TEDEA 1263 Single Point Load Cell |
| Product brand : | TEDEA |
| Warranty: | 12个月 |
| 额定载荷: | 50kg,100kg,150kg,200kg,250kg,300kg,500kg,635kg |
| 输出类型: | 模拟量毫伏值电压信号输出：mV/V |
| 额定输出: | 2.0mV/V |
| 综合误差: | 0.03%R.O. |
| 零点回复（30分钟）: | 0.05%R.O. |
| Safe overload: | 150%R.O. |
| Ultimate overload: | 300%R.O. |
| Recommended excition voltage: | 10VDC |
| Maximum excitation: | 15VDC |
| Input impedance: | 415±15Ω |
| Output impedance: | 350±3Ω |
| Insulation resistance: | >2000MΩ |
| Material: | 阳极氧化铝 |
| Degree of protection: | IP66 |
| The lengh of the cable: | 1.5m |
| Maximum platform size: | 600mm*600mm |
| Tightening torque: | 50kg-300kg：25N·m,500kg-635kg：30N·m |
