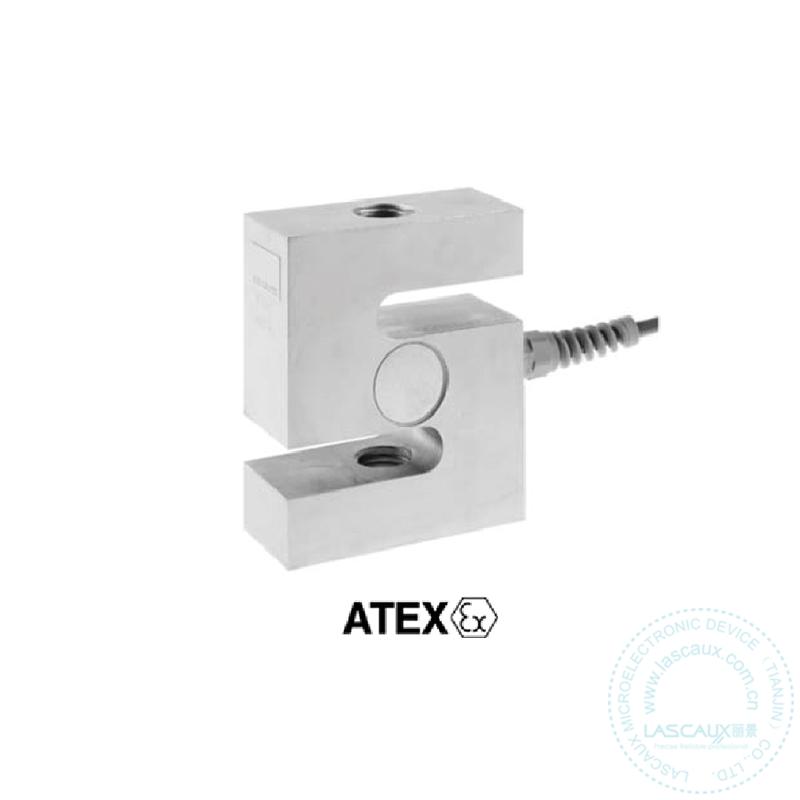

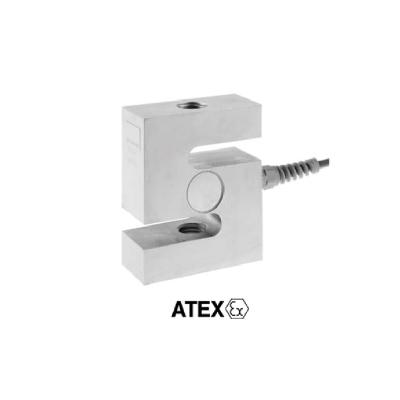

特迪亚619合金钢传感器，世铨&特迪亚.亨特利S型传感器. |
| ①产品描述： |
| 619是低成本拉压式传感器，采用合金钢镀镍以及粘结护盖保护方式，广泛的应用在称重过程，力测量以及工业控制领域。 |
| 619的防护等级为IP67，适用于各种应用领域。两个反馈线可以反馈传感器电压的变化。能够依靠电压的反馈完全补偿因温度引起变化或传感器导线长度变化引起的阻值变化。 |
| ②特性： |
| 量程（kg）：1500，2000，3000，5000 |
| 合金钢材质、焊接结构，防护等级IP67 ，可以作为拉、压双向使用，可以使用公制，或英制。六线制导线。 |
| ③可选择性: |
| EEX ia IIC T4防爆认证 |
| 应用范围：桶槽秤和罐装秤、配料秤、皮带秤、提升机、测力机、振动给料机 |
|
参数 |
值 |
单位 |
|
|
额定量程（Emax） |
1500,2000,3000,5000 |
kg |
|
|
NTEP/OLML精度等级 |
E |
G |
|
|
最大分度数（n） |
1000 |
3000 |
|
|
Y = Emax/Vmin |
10000 |
5000 |
|
|
额定输出 |
2.0 |
mV/V |
|
|
额定输出误差 |
0.002 |
±mV/V |
|
|
零点平衡 |
0.02 |
±mV/V |
|
|
零点回复（30分钟） |
0.050 |
0.0170 |
±% of applied load |
|
综合误差 |
0.050 |
0.020 |
±% of rated output |
|
零点温度影响系数 |
0.030 |
0.0040 |
±% of rated output/°C |
|
灵敏度温度影响系数 |
0.0030 |
0.0012 |
±% of applied load/°C |
|
温度补偿范围 |
–10 to +40 |
°C |
|
|
工作温度范围 |
–20 to +70 |
°C |
|
|
安全过载 |
150 |
% of R.C. |
|
|
极限过载 |
300 |
% of R.C. |
|
|
推荐激励电压 |
10 |
VDC or VAC RMS |
|
|
最大激励电压 |
15 |
VDC or VAC RMS |
|
|
输入阻抗 |
385±15 |
Ω |
|
|
输出阻抗 |
350±3 |
Ω |
|
|
绝缘阻抗 |
>2000 |
MΩ |
|
|
导线长度 |
5.0 |
m |
|
|
导线形式 |
6线，铜网编织，PVC双屏蔽 |
标准 |
|
|
材质 |
合金钢镀镍 |
|
|
|
防护等级 |
IP67 |
|
|
|
1. 避免超量程使用，使用时不能过载 2.使用时注意使传感器垂直载荷 |
| Product name : | TEDEA 619 S-Type Load Cell |
| Product brand : | TEDEA |
| Warranty: | 12个月 |
| 额定载荷: | 1500kg,2000kg,3000kg,5000kg |
| 输出类型: | 模拟量毫伏值电压信号输出：mV/V |
| 额定输出: | 2.0mV/V |
| 综合误差: | 0.05%R.O |
| 零点回复（30分钟）: | 0.05%R.O |
| Safe overload: | 150%R.O |
| Ultimate overload: | 300%R.O |
| Recommended excition voltage: | 10VDC |
| Maximum excitation: | 15VDC |
| Input impedance: | 385±15Ω |
| Output impedance: | 350±3Ω |
| Insulation resistance: | >2000MΩ |
| Material: | 合金钢 |
| Degree of protection: | IP67 |
| The lengh of the cable: | 5m |
