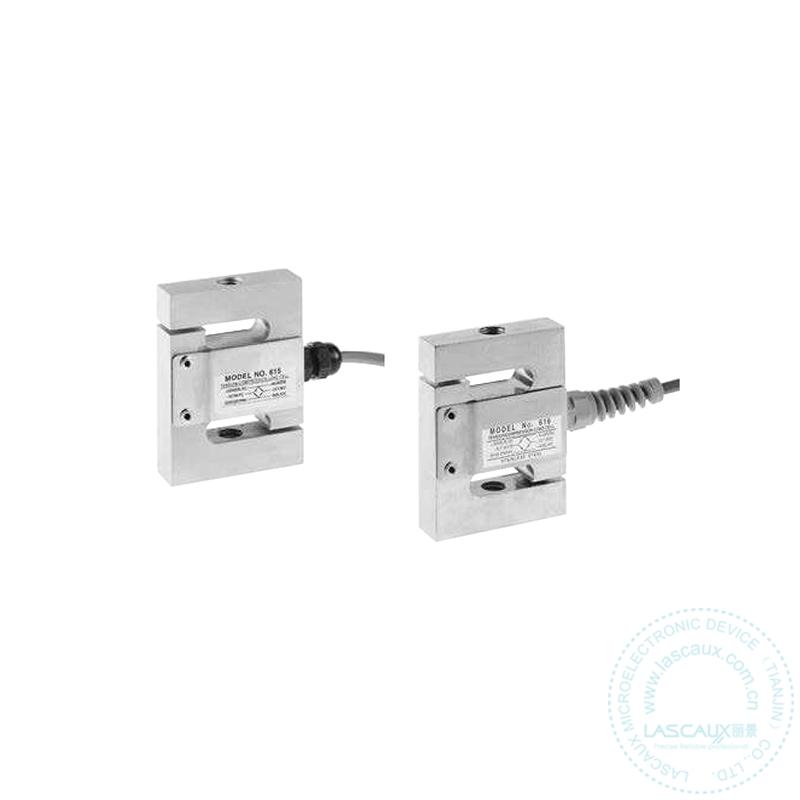

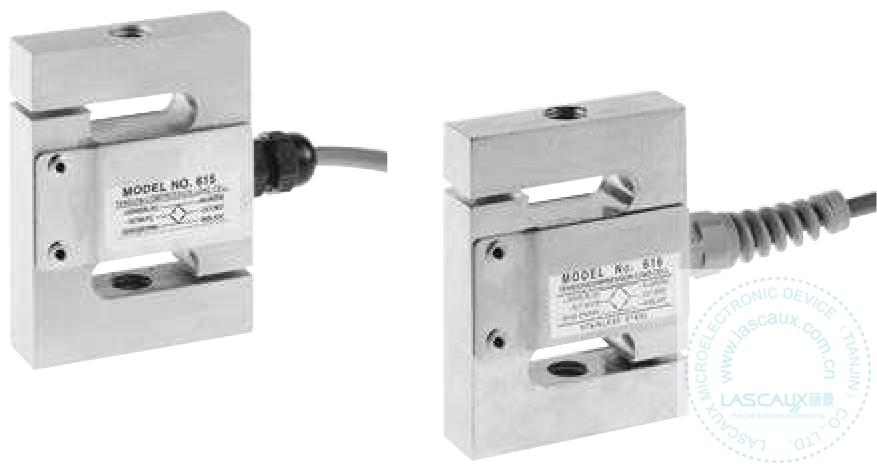

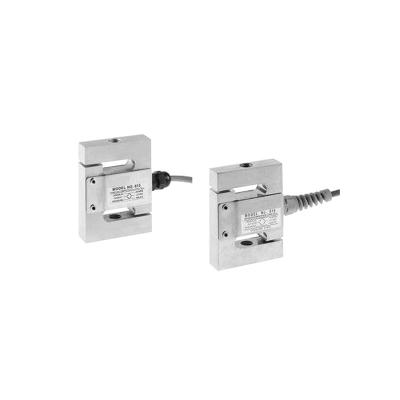

特迪亚615拉压传感器，世铨&特迪亚.亨特利S型传感器. |
| ①产品描述： |
| 615/616是尺寸相同的拉压两用传感器。防潮保护和屏蔽线保证了额传感器在恶劣的环境下工作，仍能符合规格。附加的反馈线补偿了因温度和延长导线引起的阻值变化。615采用合金钢材质，铆钉固定边盖。 |
| 机械秤改造，吊钩秤，力量测量理想的选择，广泛的工业应用。 |
| ②特性： |
| 量程（kg）：50，100，150，200，300，500，750，1000 |
| 合金钢镀镍（615）、拉压双向使用、导线为6线制（增加反馈线） |
| ③可选择性: |
| EEX ia IIC T4防爆认证 |
| 应用范围：料斗（桶槽称重）、配料秤、皮带秤、机械秤改造（机改电）、材料试验机、振动给料机、测力计 |
|
参数 |
值 |
单位 |
|
|
NTEP/OLML精度等级 |
Non-Approved |
G |
|
|
最大分度数（n） |
1000 |
3000 |
|
|
额定量程（Emax） |
50,100,150,200,300,500,750,1000（616无50kg） |
kg |
|
|
额定输出 |
2.0 |
mV/V |
|
|
额定输出误差 |
0.002 |
±mV/V |
|
|
零点平衡 |
0.02 |
±mV/V |
|
|
零点回复（30分钟） |
0.050 |
0.0170 |
±% of applied load |
|
综合误差 |
0.050 |
0.020 |
±% of rated output |
|
零点温度影响系数 |
0.01 |
0.0040 |
±% of rated output/°C |
|
灵敏度温度影响系数 |
0.0030 |
0.0012 |
±% of applied load/°C |
|
温度补偿范围 |
–10 to +40 |
°C |
|
|
工作温度范围 |
–30 to +70 |
°C |
|
|
安全过载 |
150 |
% of R.C. |
|
|
极限过载 |
300 |
% of R.C. |
|
|
推荐激励电压 |
10 |
VDC or VAC RMS |
|
|
最大激励电压 |
15 |
VDC or VAC RMS |
|
|
输入阻抗 |
400±20 |
Ω |
|
|
输出阻抗 |
350±3 |
Ω |
|
|
绝缘阻抗 |
>2000 |
MΩ |
|
|
导线长度 |
3.0 |
m |
|
|
导线形式 |
6线，PVC单屏蔽，616有带双屏蔽线聚亚安酯编织电缆 |
标准 |
|
|
材质 |
615-合金钢 616-不锈钢 |
|
|
|
防护等级 |
616-IP66 615-IP67 |
|
|
|
1. 避免超量程使用，使用时不能过载 2.使用时注意使传感器垂直载荷 |
| Product name : | TEDEA 615 S-Type Load Cell |
| Product brand : | TEDEA |
| Warranty: | 12个月 |
| 额定载荷: | 50kg,100kg,150kg,200kg,300kg,500kg,750kg,1000kg |
| 输出类型: | 模拟量毫伏值电压信号输出：mV/V |
| 额定输出: | 2.0mV/V |
| 零点回复（30分钟）: | 0.05%R.O. |
| Safe overload: | 150%R.O. |
| Ultimate overload: | 300%R.O. |
| Recommended excition voltage: | 10VDC |
| Maximum excitation: | 15VDC |
| Input impedance: | 400±20Ω |
| Output impedance: | 350±3Ω |
| Insulation resistance: | >2000MΩ |
| Material: | 合金钢 |
| Degree of protection: | IP67 |
| The lengh of the cable: | 3m |
