DM系列多功能重量变送器 |
|

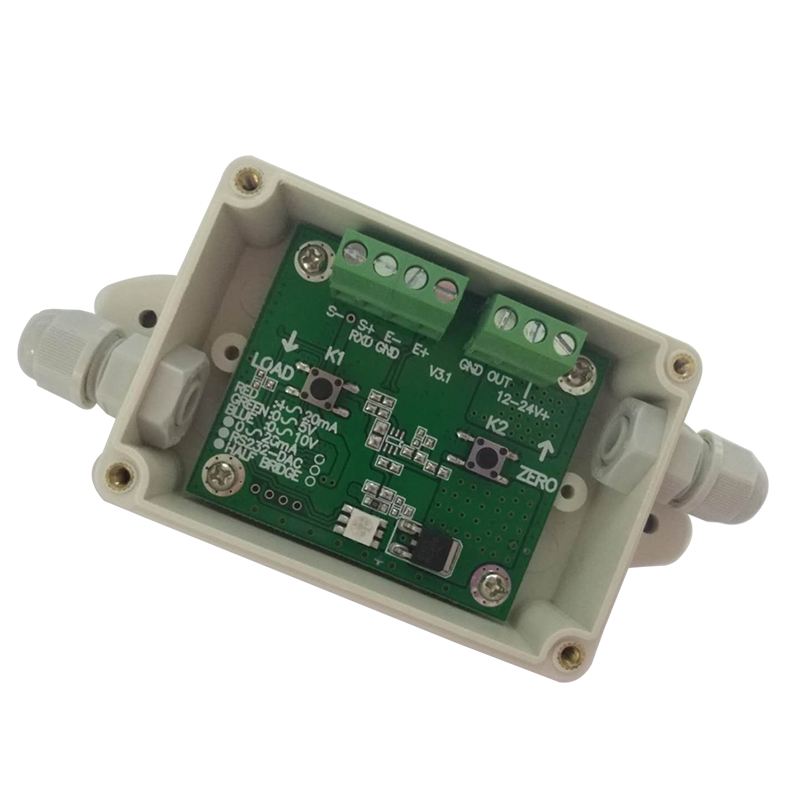

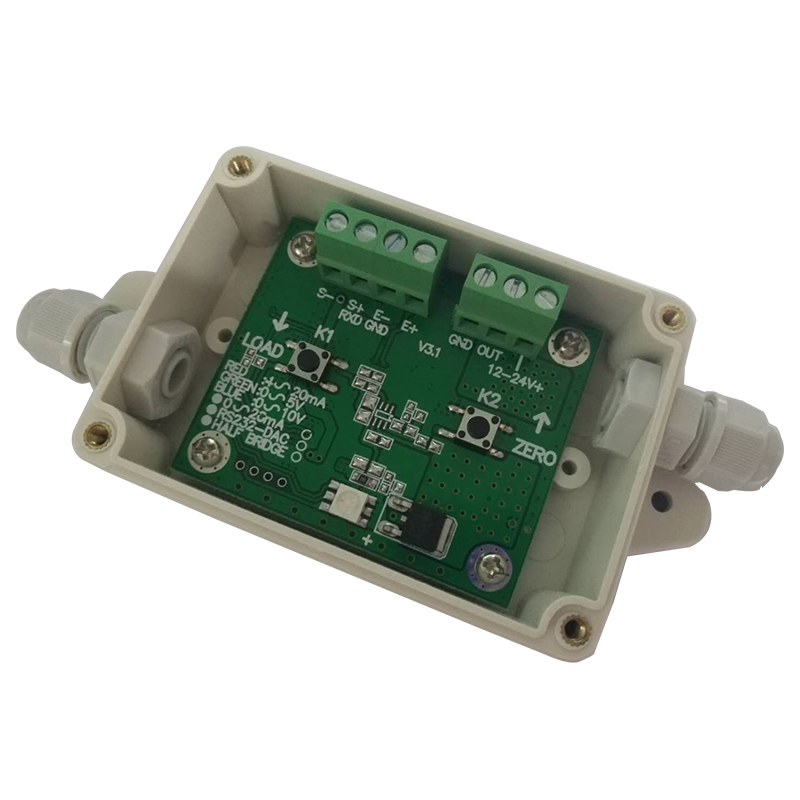

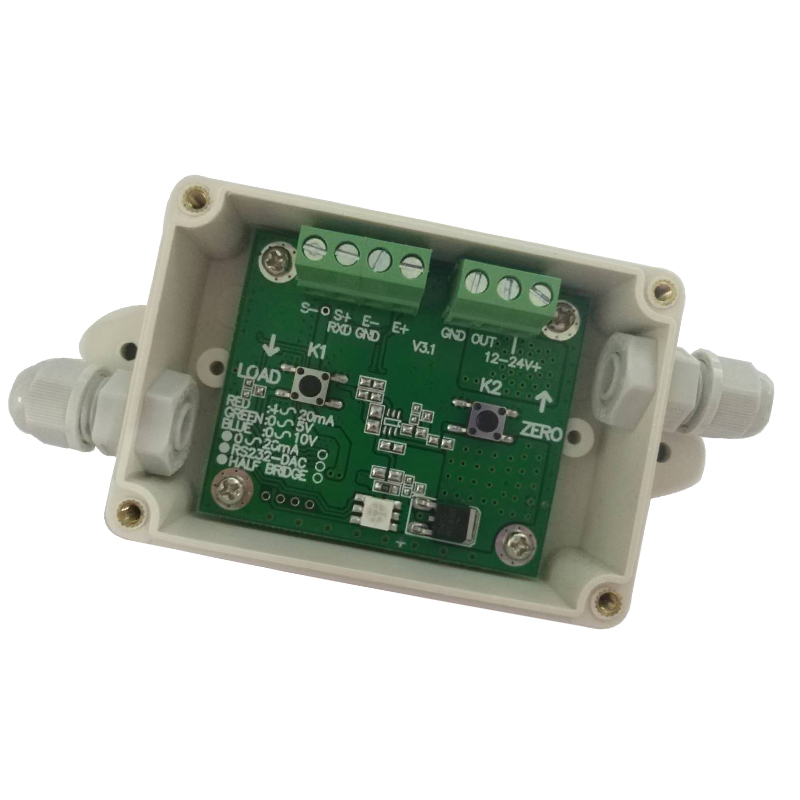

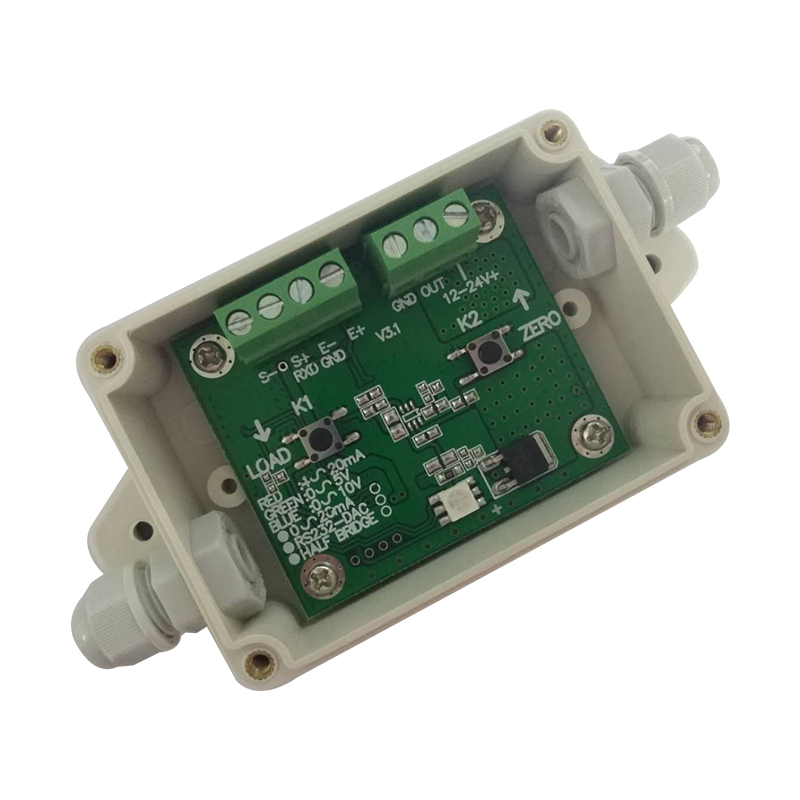

DM系列是天津市丽景微电子设备有限公司开发研制的全数字多功能重量变送器，采用SMT回流焊工艺制造，实现将称重传感器的模拟信号、RS232或RS485数字信号转换为标准的模拟量信号以及开关量控制输出，可以方便地与PLC等工控设备连接配套，电源两级双重稳压电子滤波，确保即使在严酷环境的电源干扰下，也能正常稳定工作。 注：RGB三色全彩LED状态指示，多种模拟量规格输出，全电子切换，支持RS232数字转模拟（需预订） |
|
输入负载 |
350Ω桥式传感器：最多2个@12～24V |
|
AD采样率 |
40SPS（RS232输入时由上位机决定） |
|
电源电压 |
12~24V@（4~20mA、0~5V），15~24V@（0~10V） |
|
输出负载 |
电压输出：≥10KΩ 电流输出：≤（供电电压-6）x50，单位：Ω |
|
综合精度 |
|
|
输出线性 |
优于0.02% |
|
输出纹波 |
≤5mVp-p |
|
输出纹波 |
5V |
|
整机温漂 |
≤80PPM/℃（0~40℃）；≤100PPM/℃（-20~60℃） |
|
整机耗电 |
≤25mA@1个350Ω传感器 |
|
物理尺寸 |
84mm*58mm*33mm（不含固定耳） |
|
友情提醒：DM系列传感器输入端有过载保护电路，接入的传感器超过最多支持数量，会自动保护，同时变送器整体精度会受影响而导致性能严重劣化，敬请注意。 |
|
接口及按键 |
说明 |
|
|
电源和模拟量接口 |
12~24V+ |
外部输入电源正极 |
|
OUT |
模拟量信号正极 |
|
|
GND |
电源负极兼模拟量信号负极 |
|
|
传感器接口 |
E+ |
传感器供桥电压正极 |
|
E- |
传感器供桥电压负极 |
|
|
S+ |
传感器信号正极 |
|
|
S- |
传感器信号负极 |
|
|
型号 |
输出功能 |
电源范围 |
LED输出指示 |
|
DM |
0~5v |
12-24v |
绿色G |
|
DM |
0~10v |
15~24v |
蓝色B |
|
DM |
4~20mA |
12~24v |
红色R |
| Product name : | DM Aanlog Transmitter |
| Product brand : | LIBIRINTH |
| Warranty: | 12 month |
| Power Supply: | 12-24V（4-20mA、0-5V）；15-24V（0-10v） |
| Output loading: | 0-5v；0-10v；4-20mA |
| Input loading: | 350Ω load cell：1~2个@12～24V |
| AD Sample Rate: | 40SPS（RS232 up to upper PC) |
| Output function: | Voltage Output：≥10KΩ； Current Output：≤（Power Supply -6）x50，Unit：Ω； |
| Combined error: | Be superior to 0.2%@30℃，resolution ratio superior to 0.01% |
| Output Linearity: | Be superior to 0.02% |
| Output noise: | ≤5mVp-p |
| bridge voltage: | 5V |
| Temperature drift: | ≤80PPM/℃（0~40℃）；≤100PPM/℃（-20~60℃） |
| Power consumption: | ≤25mA@1pcs350Ωload cell |
| Physical Dimensions: | 84mm*58mm*33mm（Except fix ears） |
