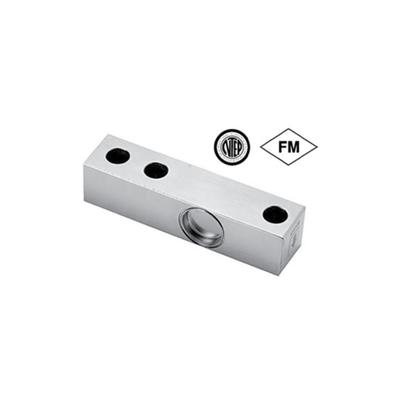

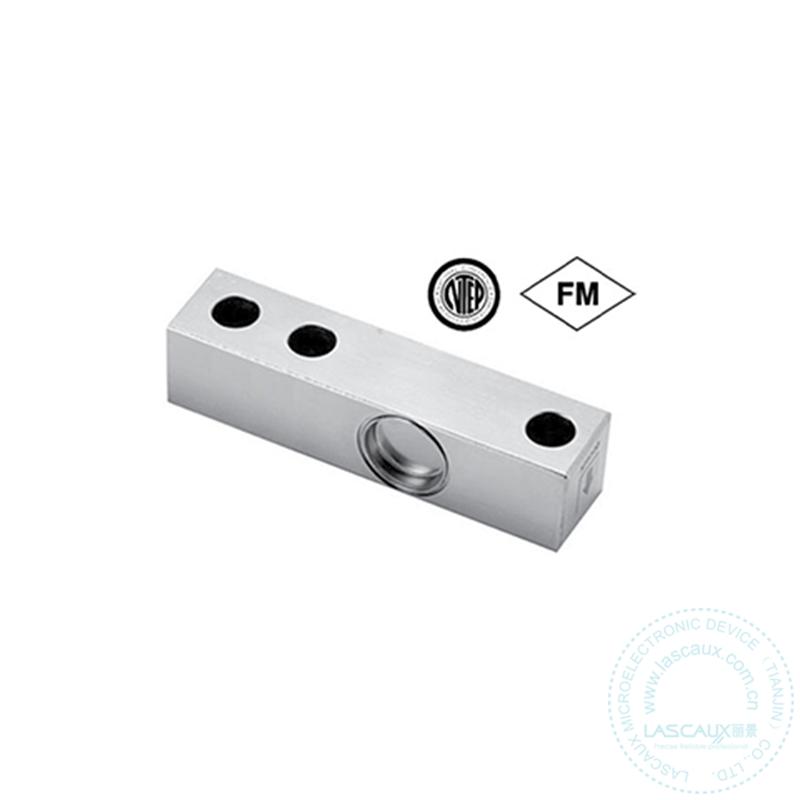

世铨SQB-H 0.5t-5t传感器，世铨悬臂梁传感器. |
|
①产品描述： SQB-H（HSS）是悬臂梁式传感器，可配组使用，配合相应的安装附件可应用于例如低台面平台秤或者小型筒槽秤。抗偏载能力强。 SQB-H（HSS）为不锈钢焊封结构，防护等级达到IP68，极好的保证了在腐蚀和潮湿环境正常使用。 ②特性： 量程500到5000kg,1k到10K lbs 抗偏载能力强、容易安装、合金钢无电解镀镍或不锈钢、1K到10Klb获得NTEP Class III 5000M认证 ③可选特性： FM认证、SQB-H(HSS)不锈钢焊封结构 应用范围：汽车衡/轨道衡、料仓/料斗/筒槽称重、平台秤（多支使用）、手推秤、包装机械 |
|
参数 |
值 |
单位 |
|
|
NTEP/OLML精度等级 |
NTEP III(1k~10klbs) |
Non-Approved |
|
|
最大分度数（n） |
3000 single |
1000 |
|
|
|
|||
|
Y = Emax/Vmin |
10000 |
5000 |
Maximum available |
|
额定量程（Emax） |
500, 1000, 1500, 2000, 5000 |
kg |
|
|
1k, 2k, 2.5k, 3k, 4k, 5kSE, 5k, 10k |
lbs |
||
|
额定输出 |
3.0 |
mV/V |
|
|
额定输出误差 |
0.25 |
±% of rated output |
|
|
零点平衡 |
1 |
±% of rated output |
|
|
非线性 |
0.025 |
0.030 (SS: 0.05) |
±% of rated output |
|
迟滞性 |
0.025 |
0.030 (SS: 0.05) |
±% of rated output |
|
非重复性 |
0.020 |
0.020 |
±% of rated output |
|
蠕变（20分钟） |
0.025 |
0.030 |
±% of rated output |
|
零点回复（20分钟） |
0.025 |
0.030 |
±% of rated output |
|
零点温度补偿 |
0.0017 |
0.0026 |
±% of rated output/°C |
|
输出温度补偿 |
0.0010 |
0.0015 |
±% of applied load/°C |
|
温度补偿范围 |
–10 to +40 |
°C |
|
|
工作温度范围 |
–20 to +60 |
°C |
|
|
安全过载 |
150 |
% of R.C. |
|
|
极限过载 |
300 |
% of R.C. |
|
|
推荐激励电压 |
10 |
VDC or VAC RMS |
|
|
最大激励电压 |
15 |
VDC or VAC RMS |
|
|
输入阻抗 |
385±5 |
Ω |
|
|
输出阻抗 |
350±3 |
Ω |
|
|
绝缘阻抗 |
>5000 |
MΩ |
|
|
材质 |
合金钢镀镍或不锈钢 |
|
|
|
防护等级 |
IP68 |
|
|
|

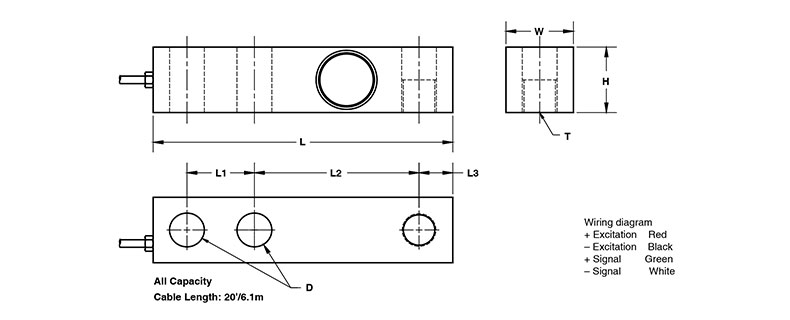

CAPACITY |
|
L |
L1 |
L2 |
L3 |
W |
H |
D |
T |
|
500,1000,2000kg |
mm |
130.2 |
25.4 |
76.2 |
12.7 |
31.2 |
31.2 |
13.5 |
M12x1.75 |
|
1k/2.5k/3k/4k/5k(SE)lbs |
(inch) |
5.12 |
1.00 |
3.00 |
0.50 |
1.22 |
1.22 |
0.53 |
1/2-20UNF |
|
1500kg |
Mm |
130.2 |
25.4 |
88.9 |
12.7 |
31.2 |
31.2 |
13.5 |
M12x1.75 |
|
5000kg |
Mm |
171.5 |
38.1 |
95.3 |
19.0 |
38.1 |
38.1 |
19.8 |
M20x1.5 |
|
5k/10k lbs |
(inch) |
6.75 |
1.50 |
3.75 |
0.75 |
1.50 |
1.50 |
0.75 |
3/4-16UNF |
|
1. 避免超量程使用，使用时不能过载 2.使用时注意使传感器垂直载荷 |
| 产品名称 : | 美国世铨SQB-H悬臂梁传感器0.5t到5t不锈钢焊接传感器汽车衡/轨道衡/平台秤用传感器 |
| 产品品牌 : | 美国世铨 |
| 质保期限: | 12个月 |
| 额定载荷: | 500kg,1000kg,1500kg,2000kg,5000kg |
| 输出类型: | 模拟量毫伏值电压信号输出：mV/V |
| 额定输出: | 3.0mV/V |
| 非线性: | 0.03%R.O. |
| 滞后性: | 0.03%R.O. |
| 重复性: | 0.02%R.O. |
| 蠕变（20分钟）: | 0.03%R.O. |
| 安全过载: | 150%R.O. |
| 极限过载: | 300%R.O. |
| 推荐激励电压: | 10VDC |
| 最大激励电压: | 15VDC |
| 输入阻抗: | 385±5Ω |
| 输出阻抗: | 350±3Ω |
| 绝缘阻抗: | >5000MΩ |
| 弹性元件材料: | 合金钢镀镍或不锈钢 |
| 防护等级: | IP68 |
| 电缆长度: | 6.1m |
