世铨LOC 5kg-1000kg传感器，世铨&特迪亚.亨特利单点式传感器. |
| ①产品描述： |
|

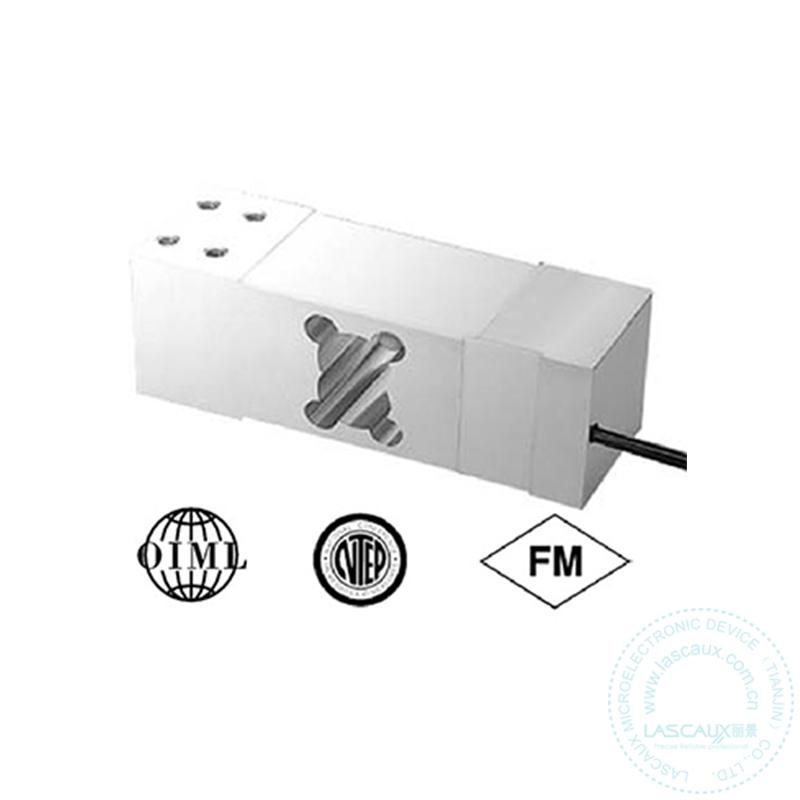

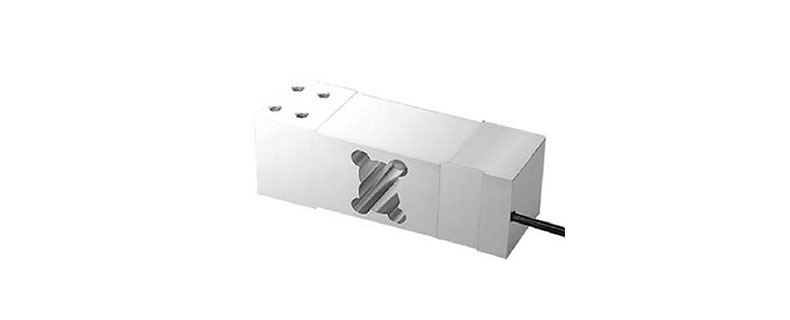

LOC是为平台秤设计的单点式低截面传感器。对于简单的台秤是具有成本效益的传感器。 LOC为阳极氧化铝材质，防护等级达到IP66，有效的防止水的潮气的侵蚀。 |
| ②特性： |
| 5kg to 500kg 获得NEPT Class III 5000s认证 |
| 5kg to 500kg 获得OIMLC3认证 |
| 500kg to 1000kg 获得OIML C6认证 |
| ③可选择性： |
| FM认证、不锈钢材质可选 |
| ④应用范围：平台秤（单只传感器）、包装成、定量给料、皮带秤、分选秤 |
|
参数 |
值 |
单位 |
||||||
|
NTEP/OLML精度等级 |
NTEP III |
Non-Approved |
C3 |
C6 |
|
|||
|
最大分度数（n） |
5000 single （5kg-500kg） |
1000 |
3000 （5kg-500kg） |
6000 （0.5t-1t） |
|
|||
|
Y = Emax/Vmin |
8000 |
1400 |
10000 |
12000 |
Maximum available |
|||
|
额定量程（Emax） |
5, 7, 10, 15, 20, 30, 50, 60, 75, 100, 150, 250, 300, 500, 635, 800, 1000 |
kg |
||||||
|
额定输出 |
2.0 |
mV/V |
||||||
|
额定输出误差 |
10 |
±% of rated output |
||||||
|
零点平衡 |
1 |
±% of rated output |
||||||
|
非线性 |
0.020 |
0.025 |
0.020 |
0.015 |
±% of rated output |
|||
|
迟滞性 |
0.020 |
0.025 |
0.020 |
0.015 |
±% of rated output |
|||
|
非重复性 |
0.020 |
±% of rated output |
||||||
|
蠕变（20分钟） |
0.021 |
0.030 |
0.025 |
0.012 |
±% of rated output |
|||
|
零点回复（20分钟） |
0.01 |
0.030 |
0.017 |
0.008 |
±% of rated output |
|||
|
零点温度补偿 |
0.0026 |
0.0026 |
0.0014 |
0.0012 |
±% of rated output/°C |
|||
|
输出温度补偿 |
0.0010 |
0.0015 |
0.008 |
0.008 |
±% of applied load/°C |
|||
|
温度补偿范围 |
–10 to +40 |
°C |
||||||
|
工作温度范围 |
–20 to +60 |
°C |
||||||
|
安全过载 |
150 |
% of R.C. |
||||||
|
极限过载 |
200 |
% of R.C. |
||||||
|
推荐激励电压 |
10 |
VDC or VAC RMS |
||||||
|
最大激励电压 |
15 |
VDC or VAC RMS |
||||||
|
输入阻抗 |
410±10 |
Ω |
||||||
|
输出阻抗 |
350±3 |
Ω |
||||||
|
绝缘阻抗 |
>5000 |
MΩ |
||||||
|
材质 |
阳极氧化铝、不锈钢可选 |
|
||||||
|
防护等级 |
IP66 |
|
||||||
|
|

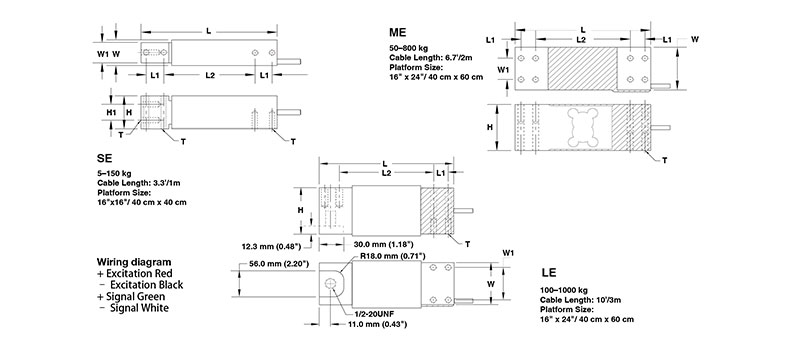

CAPACITY(kg) |
|
L |
L1 |
L2 |
W |
W1 |
H |
H1 |
T |
|
SE |
5/7/10/15/20/30/50/60/75/100/150 |
mm |
150.0 |
19.0 |
100.0 |
30.0 |
24.0 |
39.5 |
19.0 |
M6x1.0 1/4-20UNF |
|
(inch) |
5.91 |
0.75 |
3.94 |
1.18 |
0.94 |
1.56 |
0.75 |
|||
|
ME |
50/100/150/250/300/500/635/800 45A/100A/150A/250A/300A/500A/635A |
Mm |
174.0 |
19.0 |
122.0 |
60.0 |
30.0 |
65.0 |
- |
M8x1.25 5/6-18UNC |
|
(inch) |
6.85 |
0.75 |
4.80 |
2.36 |
1.18 |
2.56 |
- |
|||
|
LE |
100/250/100A/150A/250A/300A/500A/ 635A/800A/1000A |
Mm |
191.0 |
25.0 |
125.0 |
76.2 |
60.0 |
75.0 |
- |
|
|
(inch) |
7.52 |
0.98 |
4.92 |
3.00 |
2.36 |
2.95 |
- |
|||
|
*A : American Standard Thread |
||||||||||
|
1. 避免超量程使用，使用时不能过载 2.使用时注意使传感器垂直载荷 |
| 产品名称 : | 美国世铨LOC单点式传感器平台秤/包装秤/皮带秤/分选秤低截面传感器 |
| 产品品牌 : | 美国世铨 |
| 质保期限: | 12个月 |
| 额定载荷: | 5kg,7kg,10kg,15kg,20kg,30kg,50kg,60kg,75kg,100kg,150kg,250kg,300kg,500kg,635kg,800kg,1000kg |
| 输出类型: | 模拟量毫伏值电压信号输出：mV/V |
| 额定输出: | 2.0mV/V |
| 非线性: | 0.025%R.O. |
| 滞后性: | 0.025%R.O. |
| 重复性: | 0.02%R.O. |
| 蠕变（20分钟）: | 0.03%R.O. |
| 安全过载: | 150%R.O |
| 极限过载: | 200%R.O |
| 推荐激励电压: | 10VDC |
| 最大激励电压: | 15VDC |
| 输入阻抗: | 410±10Ω |
| 输出阻抗: | 350±3Ω |
| 绝缘阻抗: | >5000MΩ |
| 弹性元件材料: | 阳极氧化铝 |
| 防护等级: | IP66 |
| 电缆长度: | 1m(SE),2m(ME),3m(LE) |
