Test #3:桥路的完整性

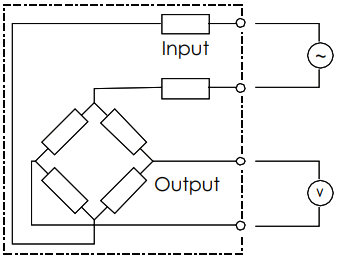

通过测量输入和输出电阻以及电桥平衡来验证电桥的完整性。从接线盒或测量装置上断开称重传感器。

输入和输出电阻用欧姆表在每对输入和输出引线上测量。将输入和输出电阻与原始校准证书（如有）或数据表规格进行比较。

电桥平衡是通过比较–输出到–输入和–输出到+输入的电阻来获得的。两个值之间的差值应小于或等于1Ω。

分析：

电桥电阻或电桥平衡的变化通常由断开或烧坏的导线、电气元件故障或内部短路引起。这可能是由于过电压（闪电或焊接）、冲击、振动或疲劳造成的物理损坏、温度过高或生产不一致造成的。

Test #3:抗冲击性

称重传感器应连接至稳定电源，最好是励磁电压至少为10伏的称重传感器指示器。断开多个称重传感器系统的所有其他称重传感器。

将电压表连接到输出引线上，用小木槌轻轻敲击称重传感器，使其轻微震动。在测试低容量称重传感器的抗冲击性时，应格外小心，不要使其过载。

在测试过程中观察读数。读数不应变得不稳定，应保持合理稳定，并返回到原始零读数。

分析：

不稳定的读数可能表明，由于电气瞬态，应变计和元件之间的电气连接故障或胶层损坏。

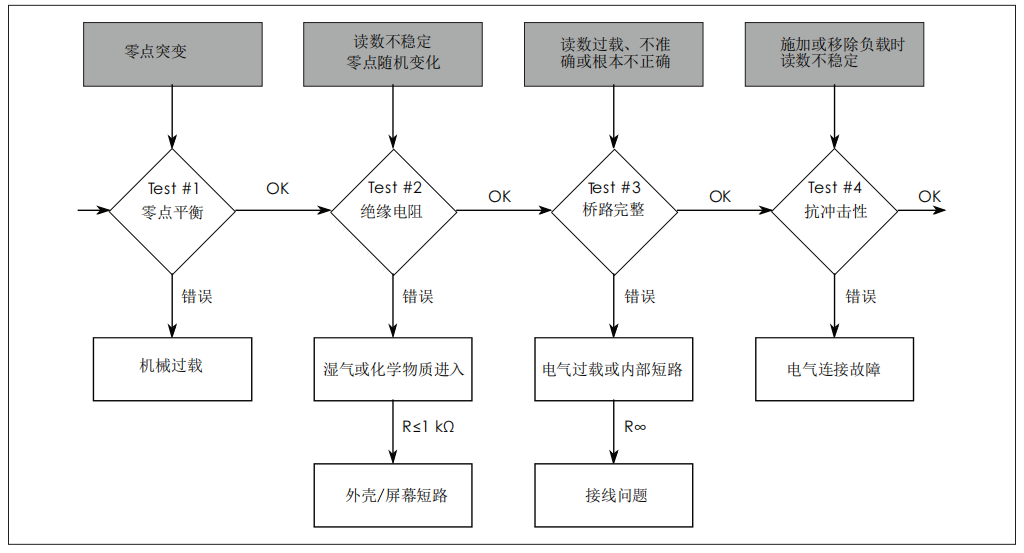

上图显示了在特定系统故障后测试称重传感器的拟定顺序。
