自动配料称重系统解决方案

自动配料称重系统可应用于冶金行业的高炉、电炉、转炉、石灰窑、水泥行业的烧结炉、化工企业的反映锅及其他类似的生产过程自动配料计量上，如：混凝土搅拌、沥青混合料、饲料配比等需要配料控制的场合。整个系统操作简单，运行稳定、数据准确、监控方便，大大提高了整条生产线的准确性与可靠性。

自动配料称重系统功能概述：

丽景称重配料系统支持粉状、粒状、块状、片状及液体等多种物料的配比称重。您可根据需求选择单料配料、多料顺序累加配料、减重配料、失重配料等多种计量方式。

自动配料称重系统工作原理：

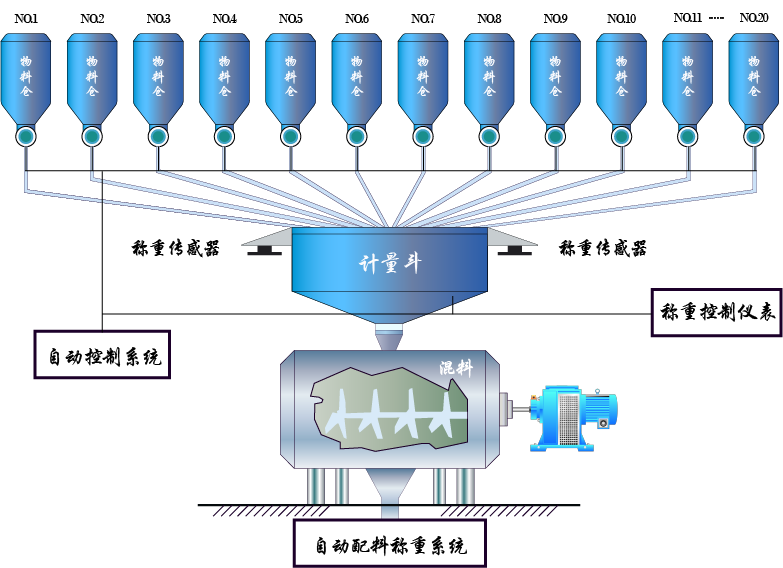

自动配料称重系统是通过称重传感器、仪表、多路接线盒(含放大器)、控制系统的结合，达到对罐体的称重计量工作，从而进行控制的系统，用户可以直接接入PLC系统，终端控制系统，实现多程控制及自动化控制。

① 称重传感器或称重模块：为您采集高精度称重数据。

② 称重控制仪表：提供完整的控制方案，集成称重显示、配料参数存储、数据采集处理、加料卸料、报警输出等功能，一台仪表就能满足用户控制生产要求，集成度高。

③称重变送器：主要采集称重传感器输出的的重量信号，并进行内部滤波处理后将输出传送给PLC，PLC完成其它的控制部分。

自动配料称重系统构成方案：

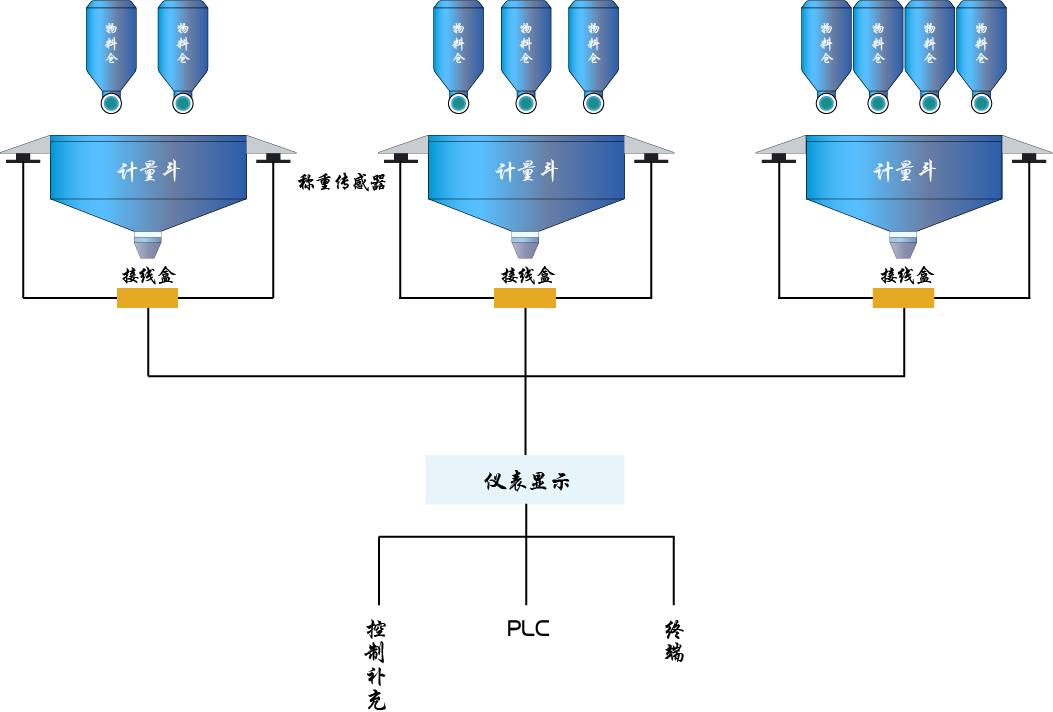

常用称重传感器：SQB、SBC悬臂梁式称重传感器，LCD800碟式称重传感器，DSB双剪切梁式称重传感器

常用称重模块：M23、FWC系列悬臂梁式称重模块，GL 系列碟式称重模块，WM603系列双剪切梁式称重模块

常用称重变送器：DT45面板安装称重变送器， DT70导轨安装称重变送器

配料称重控制器

自动称重配料控制

自动配料称重系统案例展示：

一、炼钢厂六种原料配料称重系统

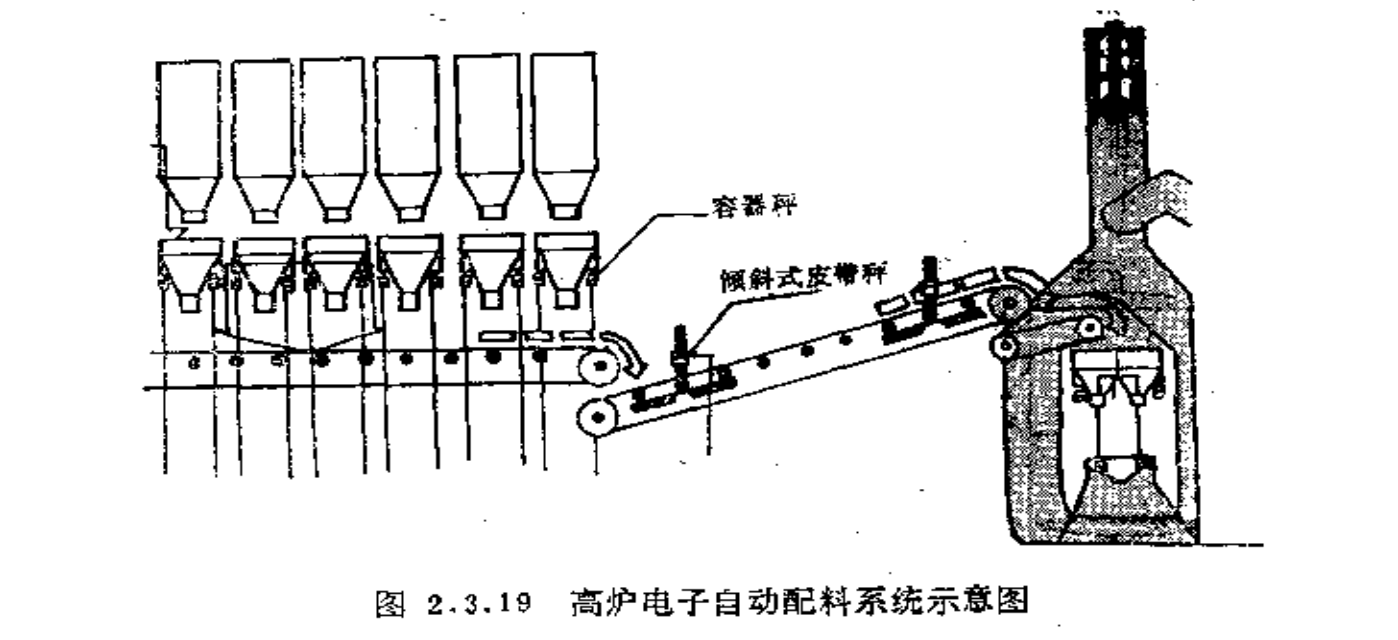

图2.3.19为炼钢厂六种原料自动配料系统的布局示意图。工艺中需要的六种原料，分别装在六个不同的大料仓中。大料仓下对应设有六个称量料斗，根据炼铁工艺的配方比例，六个称量料斗大小不一，载荷不一。

为了分别显示六种原料的称量结果，每只称量料斗配有一组独立的称重显示器。

利用控制电路可使称量料斗按照程序接入称重仪表系统。例如，当1号称量料斗的传感器自动接入称重仪表系统后，即进行自动去皮。并使大料斗的快速给料控制回路接通，以10kg/s的速度向称量料斗装料。当料重等于或大于预定值时，输出高电平自动关闭快速给料电路，同时接通慢给料电路，以5kg/s速度慢速加料。当料重等于称量给定值时，自动切断振动给料器电源。停止给料，在计算机控制之下，在生产工艺需要的时刻，以一定速度卸入输送带。

对于某些粘性液体，化工过程需要其以恒定的流量参与反应。而一般流量计无法对其进行检测，此时可以用两个容器秤轮番放料的办法实现流量计量。容器中液体重量减少的速率，就等于管道中液体的流量。由于容器秤的精确度完全可以做的很高，所以由电子容器秤组成的失重法流量计具有很高的精度和可靠性。

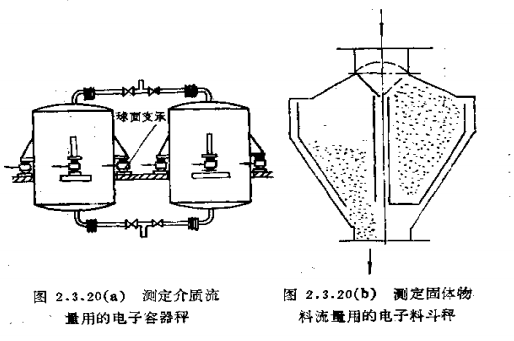

同理，完全可以用类似的两只料斗的轮番卸料，用失重法来精确计量固体物料（例如煤）的流量，而取代电子皮带秤（见图2.3.20（a）、2.3.20（b））。

二、面食品的生产流程

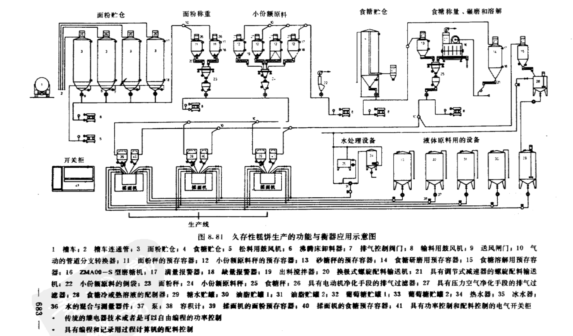

面食品的生产流程比较复杂，适合于采用计算机进行管理及控制。在下图所示的过程控制案例中，系统中存储了99个不同的饼干类产品原料配方及烘烤程序，可以很方便的进行不同品类产品的生产及转换。

生产开始，我们通过选择对应程序，调用相应配方，操作开始键，即可启动配料、混合与揉面过程。参加配料的原料按先后顺序和相应的设定重量，从贮料容器中被输送到称重容器里。这里的工作基础是存储着的配方原料相对于配料批总重量的百分比份额，这样就可以依据每批次的设定产量，自动计算出每种原材物料所需要的用量。也可以直接设定单位规格批量的原料用量绝对值，对于更多的产量需求，只需要将所制作的份数加倍即可。

这个生产过程中，大多数原物料的用量，是基于重量的测定实现的。一般使用两台或更多只称量范围和分度值不同的电子配料称重单元，一般根据测量配料的重量范围，选择不同量程的称重模块产品，一般称重传感器的承载能力的和，应大于总体承载重量的1.5或2倍来进行称重传感器的量程选型。将选择好的称重模块产品，依据安装的需要选择三只或四只安装于所用的计量容器上，以便该容器升级成为带有计量功能的配料罐。

面粉之类的物品在大量程的称重单元上配料，而小份量的物品（糖、盐、添加剂等）则在量程较小的称重计量容器或电子秤上称量。我们先把面粉和添加剂放入揉面机，然后再把有一定温度一定体积量的水加进去。不过，水的体积量也还是由重量的百分比份额计算出来的。随后的混合与揉搓过程就由计算机控制了。这样就保证了工艺流程的逻辑顺序和自动控制。

后面的工序就是将和好的面粉，通过专门的模具进行压制，制作出一个个的饼干面坯，烘烤、整形、包装后，就可以进入超市、商业零售店等与顾客见面了。
