电子容器秤是用来称量气体、液体和粉粒状物料重量的一种电子衡器。石油、化工、冶金、水泥、粮食等生产企业及这类物品的管理部门，都要求贮存这些物料的容器和料斗，同时具有计量的功能，提供输入量、输出量及结存量等物料周转的重量信息。

电子容器秤的支承结构

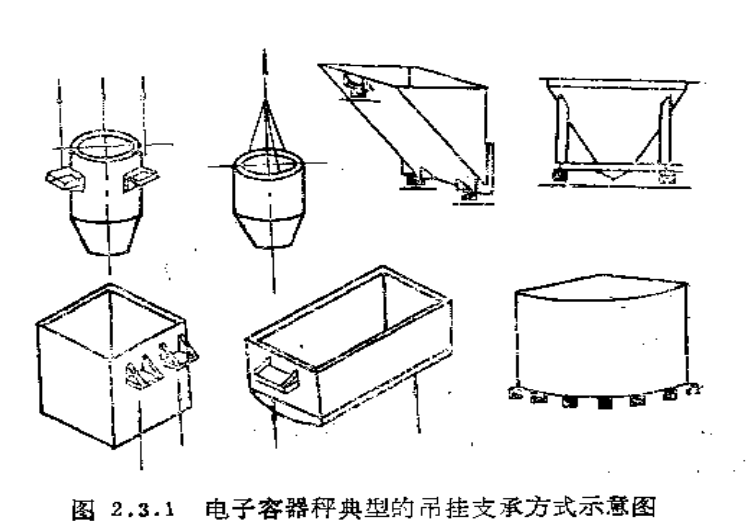

根据容器的负荷大小、容器的外形及现场具体条件，称重传感器可串接在支承容器的吊杆上，也可压垫在容器的支承座上，以使原来的工艺容器具备计量功能。图2.3.1为几种典型的安装方式示意图。

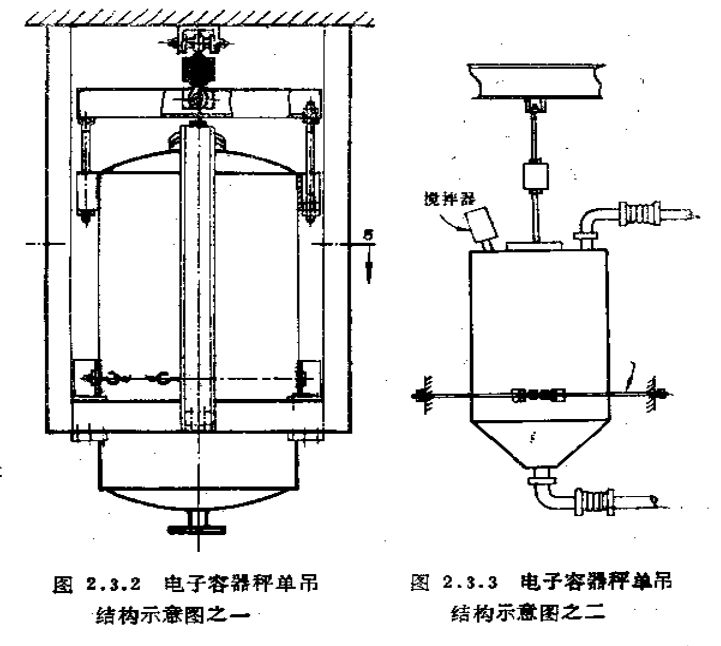

吊挂式容器秤一般适用于小负荷（例如几十千克到几吨），而且安装现场应具备可供吊杆支承的钢架。根据工作状况，承拉机构可以设计成单只传感器吊挂的形式（图2.3.2，图2.3.3）。此时，容器与四周固定框架之间必须设置限位拉杆，以使容器不致幌动。

如图2.3.2所示的传感器，本身带有球面万向节附件，它通过轴销和叉件与支架、容器连接起来，具有消除各种力学干扰的良好效果。

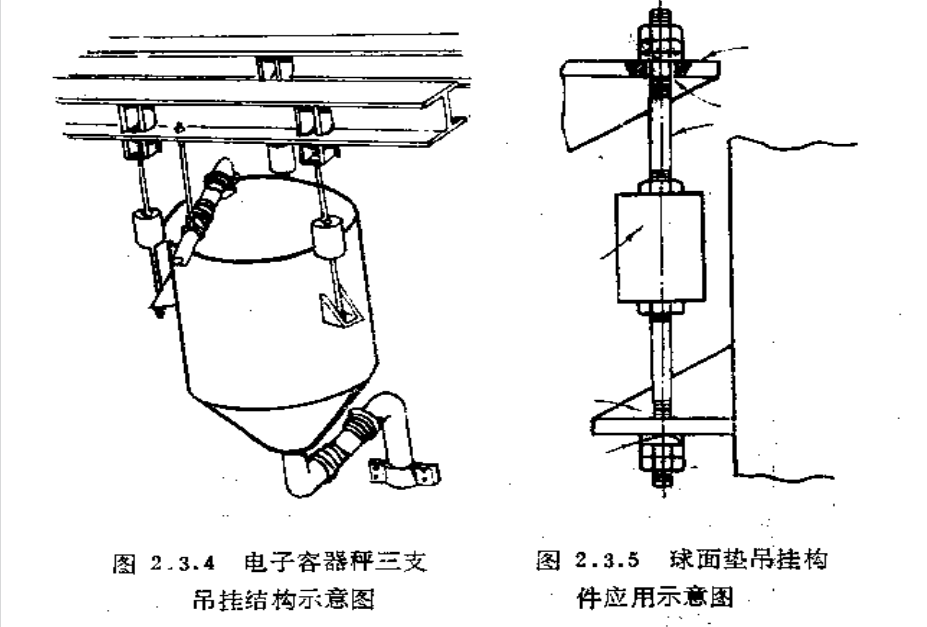

图2.3.4为吊挂式结构示意图。与单吊挂式相比，它具有较好的稳定性。无论是单吊挂结构还是三吊挂结构，吊杆与容器、吊架之间，绝对不允许简单的螺丝紧固，上下支点都应该是活络连接。因为安装时不可避免会存在不同心度、支架和容器热胀冷缩不一致及加卸物料时产生水平冲击力等问题，都会使传感器遭受非重力方向的弯曲或扭转，从而影响示值精度。

图2.3.5所示为一种简易的吊挂结构，它利用两端球面垫的作用，同样可以达到活络连接的目的。

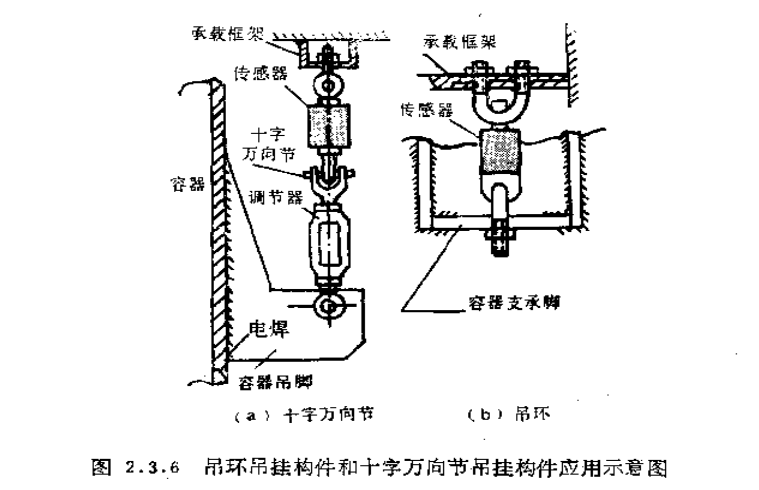

图2.3.6（a）图2.3.6（b）为吊环和十字万向节吊挂结构。调节紧线器或紧固螺母，可以调节容器的水平状态。在环境条件比较恶劣的情况，机电结合式电子容器秤仍有大量应用。

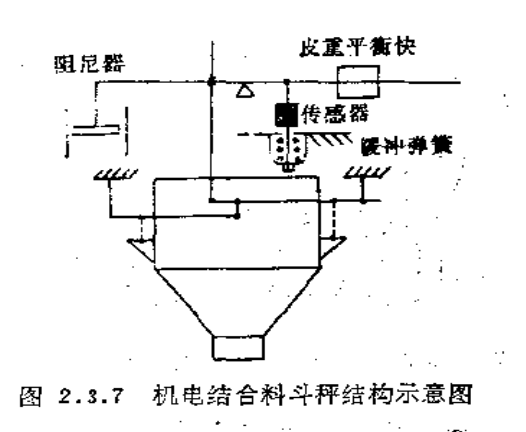

如图2.3.7所示。尽管器结构比较复杂，单可以利用平衡块去皮重，利用杠杆一端挂码的办法自行校验，具有很好的可靠性。

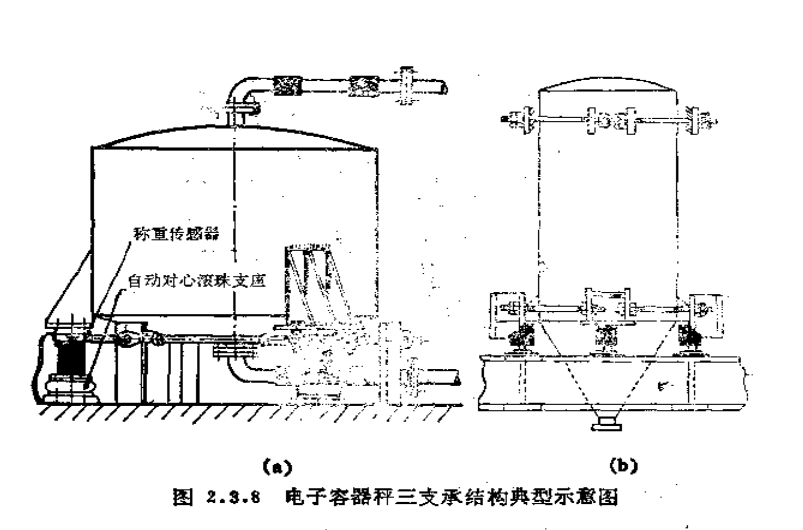

对于大负荷电子容器秤，采用吊挂结构势必造成框架结构过于庞大，费工废料。所以多数场合采用三支座鼎立式结构。图2.3.8（a）和图2.3.8（b）为这三支承式容器秤的典型实例。庞大的容器被支承在三个传感器的承压球面上，四周布排限位拉杆把容器固定。考虑容器涨缩量与固定框架涨缩量不一致对传感器引入的力学敢逃。支承传感器与容器之间的连接同样必须是活络的，不允许采用简单的螺钉紧固。

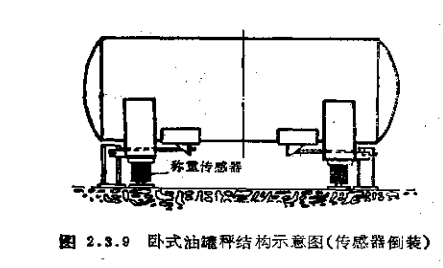

化工企业颇多应用的卧室油罐，也可方便地改造成卧室油罐秤。图2.3.9为其中一个应用实例，两端各设T形限位拉杆，它可以把容器定位。

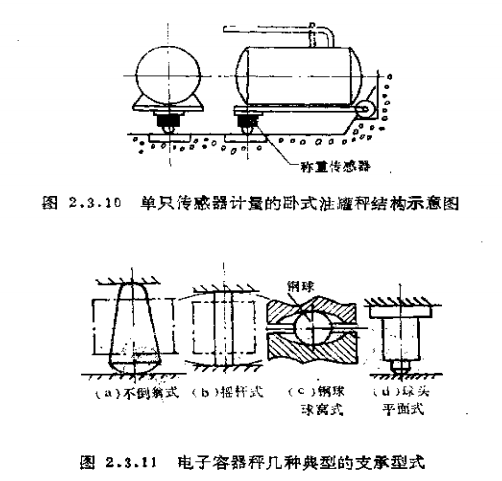

图2.3.10所示为一种单只传感器构成地卧式油罐秤。他的一端用两个铰链支承作支点。只要油罐水平状态不变，重量在三个支点上的负荷分配比例就不变。故可以用一个传感器来称量容器的重量，从而大大降低系统的造价。

支承式容器秤的传力机件，可以采用图2.3.11所示几种典型形式，钢球加双球窝式、球头-平面式、摇杆式、自动对中滚珠轴承式等。
